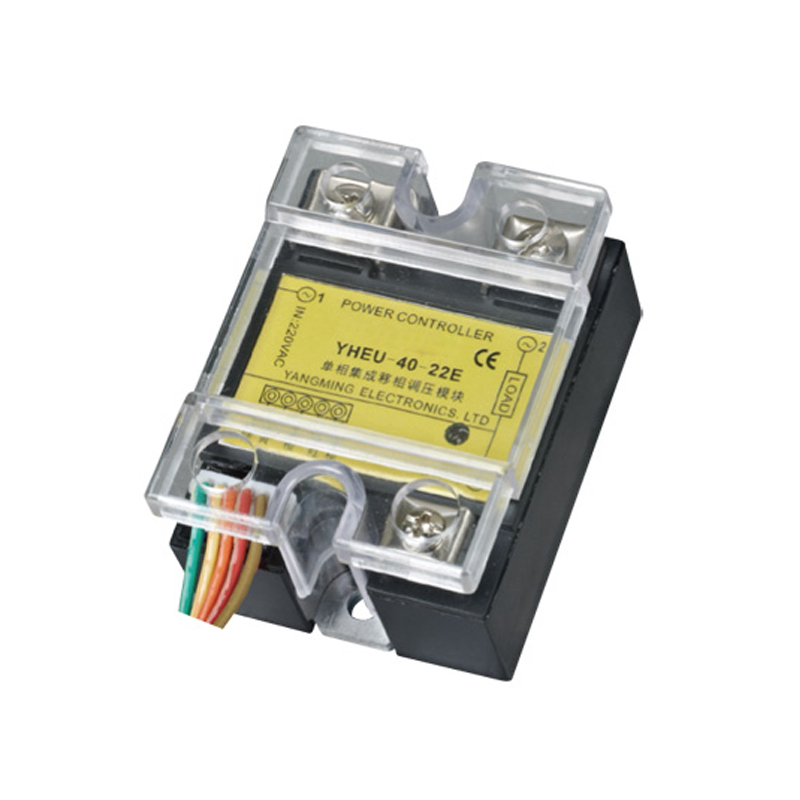

1.特性特征：

可控硅：工作電壓低，電流量低，速度更快，封裝小。

固態繼電器：工作電壓高，電流量高，速度比較慢，封裝大。

2.工作原理：

可控硅是P1N1P2N2四層三端構造元器件，一共有三個PN結，剖析機理時，能夠把它當作由一個PNP管和一個NPN管所構成。

當陽極氧化A再加上正方向工作電壓時，BG1和BG2管均處在變大情況。這時，假如從操縱極G鍵入一個正方向開啟數據信號，BG2便有基流ib2穿過，經BG2變大，其發射極電流量ic2=β2ib2。由于BG2的集電結立即與BG1的基極相接，因此ib1=ic2。這時，電流量ic2寄內BG1變大，因此BG1的發射極電流量ic1=β1ib1=β1β2ib2。這一電流量又流返回BG2的基極，表成反饋調節，使ib2持續擴大，這般正方向意見反饋循環系統的結果，2個管道的電流量猛增，可控硅使飽和狀態通斷。

因為BG1和BG2所造成的正反饋性，因此一旦可控硅通斷后，即便操縱極G的電流量消失了，可控硅依然可以保持通斷情況，因為開啟數據信號只起開啟功效，沒有關閉作用，因此這類可控硅是不能關閉的。

因為可控硅僅有導通與關閉二種運行狀態，因此它具備電源開關特點，這類特點必須一定的標準能夠轉換。

情況表明    樂清市昊爾自動化設備有限公司網址：http://haoeraut.web2.wzkex.com

從關閉到通斷

1.陽極氧化電位差高過是負極電位差

2.操縱極有充足的順向電流和電流量

二者缺一不可

保持通斷

1.陽極氧化電位差高過負極電位差

2.陽極氧化電流量超過保持電流量

二者缺一不可

從通斷到關

1.陽極氧化電勢小于負極電位差

2.陽極氧化電流量低于保持電流量

任一標準就可以

3.基本上伏安特性

（1）反方向特點

當操縱極引路，陽極氧化再加上逆向工作電壓時，J2結正偏，但J1.J2結反偏。這時只有穿過不大的反方向飽和電流，當工作電壓進一步提高到J1結的雪崩擊穿工作電壓后，接差J3結也穿透，電流量快速提升，特點發生了彎折，彎曲處的工作電壓URO叫“反方向轉折點工作電壓”。這時，可控硅會產生永久反方向穿透。

（2）正方向特點

當操縱極引路，陽極氧化上再加上正方向工作電壓時，J1.J3結正偏，但J2結反偏，這與一般PN結的方向特點類似，也只有穿過不大電流量，這叫正方向阻隔情況，當工作電壓提升，特點發生了彎折，彎曲處的是UBO叫，正方向轉折點工作電壓

陽極氧化加順向工作電壓

因為工作電壓上升到J2結的雪崩擊穿工作電壓后，J2結產生山崩增長效用，在結區發生很多的電子器件和空穴，電子器件時入N1區，空穴時入P2區。進到N1區的電子器件與由P1區根據J1結引入N1區的空穴復合型，一樣，進到P2區的電荷與由N2區根據J3結引入P2區的電子器件復合型，雪崩擊穿，進到N1區的電子器件與進到P2區的空穴分別不可以所有 復合型掉，那樣，在N1區也有電子器件累積，在P2區就會有空穴累積，結果使P2區的電位差上升，N1區的電勢降低，J2結變?yōu)檎?，只需電流量稍提升，工作電壓便快速降低，發生說白了負阻特點。

這時候J1.J2.J3三個結均處在正偏，可控硅便進到正方向?qū)щ娦郧闆r---通態，這時，它的性能與一般的PN結正方向特點類似

4.開啟通斷

在操縱極G上添加正方向工作電壓時易J3正偏，P2區的空穴時入N2區，N2區的電子器件進到P2區，產生開啟電流量IGT。在可控硅的內部正反饋性的根基上，再加上IGT的功效，使可控硅提流板通，造成 伏安特性O(shè)A段偏移，IGT越大，特點偏移越快。
